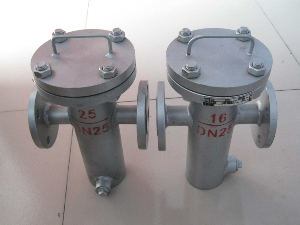

篮式过滤器

  • 篮式过滤器
  • LSF型蓝式过滤器是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其他的正常工作,当流体进入有一定规格的滤网的滤桶后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤桶取出,处理后重新装入即可,因此,使用维…
分享到:
  • 产品详解
  • 产品规格
  • 使用现场


         LSF型蓝式过滤器是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其他的正常工作,当流体进入有一定规格的滤网的滤桶后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤桶取出,处理后重新装入即可,因此,使用维护极为方便。

        LSF型蓝式过滤器目前已广泛应用于石油、化工、医药、食品、环保等行业。若将其串连的安装在泵的入口或系统管线的其他部位,则既可以延长泵和其他设备的使用寿命,又能保证整个系统的安全。

    产品结构

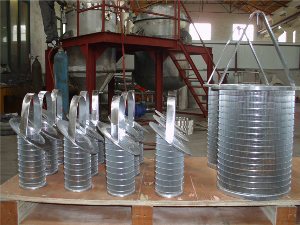

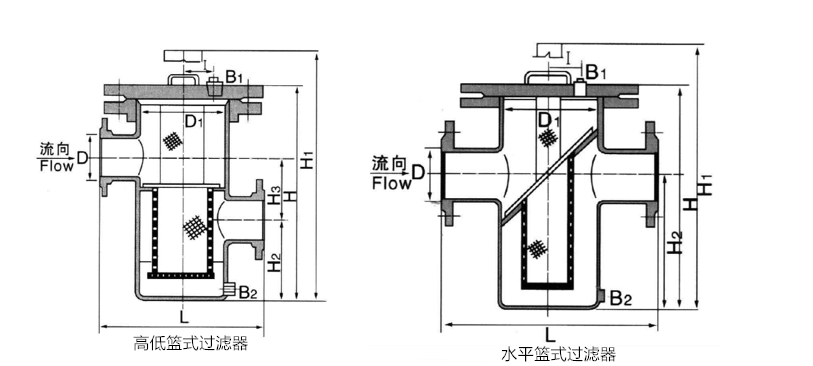

    LSF型篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成,根据要求设计为直通篮式过滤器 高低篮式过滤器 及客户定制篮式过滤器,其安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。



    材质

    过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。


    直通篮式过滤器


    规格型号

    进出口径
    (mm)

    筒体直径
    (mm)

    高度
    (mm)

    公称压力
    (Mpa)

    过滤面积
    (m2)

    LSF-A-DN25

    DN25

    φ89

    360

    1.6

    0.003619

    LSF-A-DN32

    DN32

    φ89

    370

    0.003619

    LSF-A-DN40

    DN40

    φ114

    400

    0.005718

    LSF-A-DN50

    DN50

    φ114

    400

    0.005718

    LSF-A-DN65

    DN65

    φ140

    460

    0.009613

    LSF-A-DN80

    DN80

    φ168

    510

    0.01539

    LSF-A-DN100

    DN100

    φ219

    580

    0.02464

    LSF-A-DN150

    DN150

    φ273

    730

    0.04866

    LSF-A-DN200

    DN200

    φ325

    900

    0.07858

    LSF-A-DN250

    DN250

    φ426

    1050

    0.12005

    LSF-A-DN300

    DN300

    φ478

    350

    0.16537


    高低篮式过滤器


    规格型号

    进出口径
    (mm)

    筒体直径
    (mm)

    高度
    (mm)

    公称压力
    (Mpa)

    过滤面积
    (m2)

    LSF-A-DN25

    DN25

    φ76

    295

    1.6

    0.003619

    LSF-A-DN32

    DN32

    φ76

    300

    0.003619

    LSF-A-DN40

    DN40

    φ114

    355

    0.005718

    LSF-A-DN50

    DN50

    φ114

    355

    0.005718

    LSF-A-DN65

    DN65

    φ140

    415

    0.009613

    LSF-A-DN80

    DN80

    φ168

    475

    0.01539

    LSF-A-DN100

    DN100

    φ219

    565

    0.02464

    LSF-A-DN150

    DN150

    φ273

    735

    0.04866

    LSF-A-DN200

    DN200

    φ325

    915

    0.07858

    LSF-A-DN250

    DN250

    φ426

    1120

    0.12005

    LSF-A-DN300

    DN300

    φ478

    1410

    0.16537
